Productomschrijving

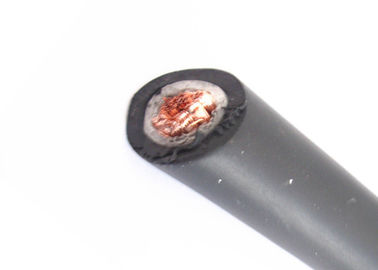

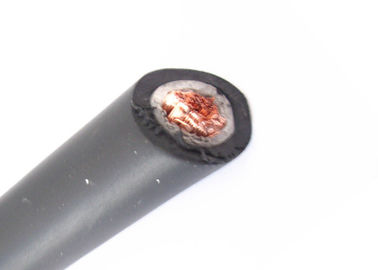

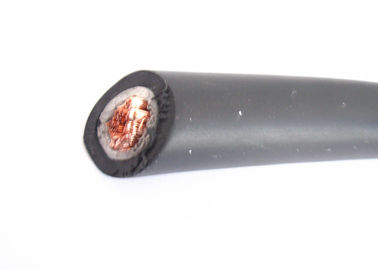

De lassenkabel met het rubberjasje van EPR/NBR, volgens IS 6830/84 equivalenten aan BS 6899 en DIN VDE 0282 deel 6
- Leiderweerstand
volgens IS: 8130/84 equivalent aan HD 383 cl. 6.
- De factor van de leiderweerstand
bij +20˚ C – zie technische informatie
- Temperatuurwaaier
verbuiging -25˚ C aan +80˚ C
vaste installatie -40˚ C aan +80˚ C
- Aannemelijke het werk temperatuur
bij leider +85˚
- Nominaal voltage 100V
- Testvoltage 1000V
Kabelstructuur:
- De duidelijke koperen geleiders, extra boete is vastgelopen die aan IS 8130/84 equivalenten aan BS 6360, CEI 60228 & HD 383.
- band die als separator over de leider wordt gebruikt.
- EPR/NBR buiten rubberjasje, vanaf type SE-3.
- Buiten in de schede stekende zwarte
- Met het merken van merknaam en dwarsdoorsnede.
- Het testen van kabel wordt uitgevoerd die vanaf IS 9857/90 equivalenten aan BS 638 deel 4.
- Hitte, olie en brand - vertragerskabel.
Toepassing
- Het rubber isoleerde flexibele lassenkabel wordt gebruikt om Lassenmachine & voor betere lassenvaardigheid aan te sluiten.
- Gebruikt in Auto-industrie, Scheepsbouw, Vervoer, Staalplannen, Spoorwegen, Raffinaderijen, Olievelden, Automatische Lassenrobots, Bouw, Kolenmijnen enz.
- De robuuste bouw maakt deze kabelsweerstand tegen zowel koude & hitte evenals tegen vlammen.
- Zij zijn geschikt voor gebruik in open plekken en in droge en vochtige voorwaarden.
Lassenkabel met standaardflexibiliteit, buigende straal: ong. 15 x CableØ
Dwars-seconde
(Sq.mm) |
Huidige Classificatie bij een Maximum Plichtscyclus |
Enig nr van x
Draden WireØ
(mm) |
Radiale dikte
van het in de schede steken
(mm) |
Buitendiameter
min maximum ~
(mm) |
Maximum Weerstand
@ 20˚C
(ohm/km) |
AWG
Nr. |
Permanent
100%
(Ampèren) |
85%
(Ampèren) |
60%
(Ampèren) |
30%
(Ampèren) |
| 1x16 |
513 x 0,2 |
2.0 |
8.7 ~ 10,7 |
1,210 |
135 |
146 |
174 |
246 |
6 |
| 1x25 |
783 x 0,2 |
2.0 |
10.5 ~ 12,5 |
0,780 |
177 |
192 |
228 |
343 |
4 |
| 1x35 |
497 x 0,3 |
2.0 |
12.1 ~ 14,1 |
0,554 |
221 |
240 |
285 |
403 |
2 |
| 1x50 |
702 x 0,3 |
2.2 |
14.0 ~ 16,0 |
0,386 |
279 |
303 |
360 |
509 |
1 |
| 1x70 |
999 x 0,3 |
2.4 |
16.2 ~ 18,2 |
0,272 |
352 |
382 |
454 |
643 |
2/0 |
| 1x95 |
1302 x 0,3 |
2.6 |
18.9 ~ 20,9 |
0,206 |
424 |
460 |
547 |
774 |
3/0 |
| 1x120 |
1702 x 0,3 |
2.8 |
20.2 ~ 23,2 |
0,161 |
491 |
525 |
601 |
814 |
4/0 |
| 1x150 |
2121 x 0,3 |
3.0 |
22.4 ~ 26,4 |
0,129 |
568 |
614 |
708 |
921 |
300Kcmil |
Lassenkabel met extreme hoge flexibiliteit, buigende straal: ong. 12 x CableØ:
Dwars-seconde
(Sq.mm) |
Enig nr van x
Draden WireØ
(mm) |
Radiale dikte
van het in de schede steken
(mm) |
Buitendiameter
min maximum ~
(mm) |
Maximum
Weerstand
@ 20˚C
(ohm/km) |
AWG
Nr. |
| 1x16 |
513 x 0,2 |
2.0 |
8.7 ~ 10,7 |
1,210 |
6 |
| 1x25 |
783 x 0,2 |
2.0 |
10.5 ~ 12,5 |
0,780 |
4 |
| 1x35 |
1120 x 0,2 |
2.0 |
12.1 ~ 14,1 |
0,554 |
2 |
| 1x50 |
1600 x 0,2 |
2.2 |
14.0 ~ 16,0 |
0,386 |
1 |
| 1x70 |
2240 x 0,2 |
2.4 |
16.2 ~ 18,2 |
0,272 |
2/0 |
| 1x95 |
3024 x 0,2 |
2.6 |
18.9 ~ 20,9 |
0,206 |
3/0 |
Veiligheidsvoorschriften
1. De gerolde lassende kabel moet altijd uit worden uitgespreid alvorens te gebruiken vermijden oververhittend in gebruik.
2. De kabels moeten niet binnen 10 voet de houder worden verbonden.
3. De lassenkabel moet nooit worden gerold of voorzag rond het lichaam van de arbeider van een lus.
4. De kabels met beschadigde isolatie moeten worden vervangen.
5. De lassenkabel moet zich slechts bij door de middelen van geadviseerde verbindingen aansluiten.
