Kabel van de het Halogeen Vrije RRU Macht van de Telecommunicatie-uitrustings600v de Lage Rook
Gedetailleerde informatie |
|||
leider: | RE: Klasse 1 stevig aluminium-rondschrijven of rondschrijven samengeperste leider RM: Klasse 2 vastg | Isolatie: | XLPE |
---|---|---|---|
Schede: | Het thermoplastische Type HM4 van halogeen vrije samenstelling volgens HD 604 S1 | ||
Hoog licht: | LV Gepantserde Kabel,laag voltage elektrokabel,Lage spanning stroomkabel |
Productomschrijving
TOEPASSING:
Geïsoleerde XLPE en de halogeen-vrije thermoplastische samenstelling staken macht en hulpcontrolekabels voor de levering van elektrische energie in de schede. Installaties waar de brand en de emissies van rook en de giftige dampen tot een potentiële bedreiging leiden. Niet geschikt voor gebruik in water.

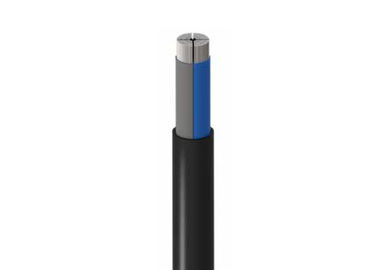

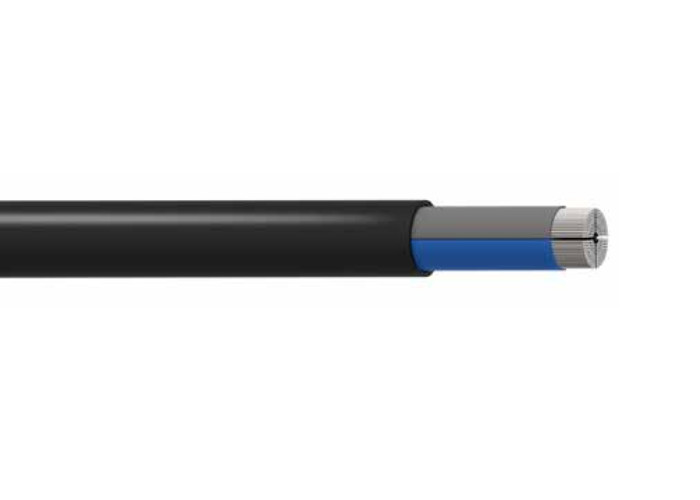

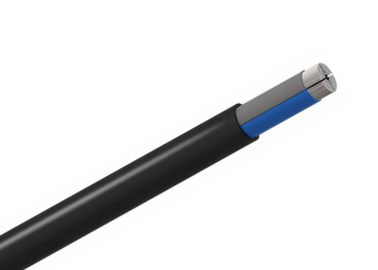

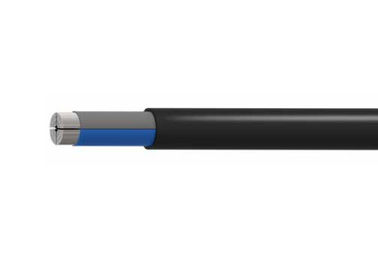

BOUW:

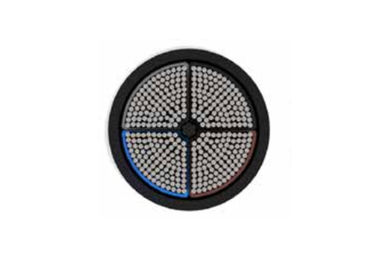

Leider
RE: Klasse 1 stevig samengeperst aluminium-rondschrijven of rondschrijven
leider
RM: Klasse 2 vastgelopen leider
SE: Klasse 1 stevige gestalte gegeven of vastgelopen sector - leider
SM: Klasse 2 sector - gevormde leider
Isolatie
Van XLPE (Cross-Linked Polyethyleen) het Type DIX3 volgens HD
603.1
Schede
Het thermoplastische Type HM4 van halogeen vrije samenstelling volgens
HD 604 S1
KENMERKEN
Voltageclassificatie (Uo/U)
600/1000V
Temperatuurclassificatie
Vast: -40oC aan +90oC
De maximumtemperatuur van de Kort:sluitenleider
+250oC
Minimum Buigende Straal
Enige kern: 15 x algemene diameter
Multi-core: 12 x algemene diameter
Maximum Toelaatbare Trekspanning met Kabelgreep voor
Cu-leider
50N/mm2
Schedekleur
Zwart
Kern Identifcation
Nr. VAN KERNEN | NA2XH - J | Na2xh-o |
1 2 3 3* 4 4* 5 7 en meer | Groen/Geel - Groene/Gele Blauwe Bruin - Groen/Geel Bruin Zwart Grijs Groene/Gele Blauwe Bruine Zwarte Groen/Geel Blauw Bruin Zwart Grijs Groen/Geel, andere kernenzwarte met Witte nummering | Zwart Blauwe Bruin Bruin Zwart Grijs Blauwe Bruine Zwarte Blauw Bruin Zwart Grijs Blauwe Bruine Zwarte Grijze Zwarte Zwarte met Witte nummering |
AFMETINGEN
Nr. VAN LEIDER | NOMINAAL KRUIS SECTIONEEL GEBIED mm ² | LEIDER | NOMINALE ALGEMEEN DIAMETER mm | NOMINAAL GEWICHT kg/km |
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 | 25 35 50 70 95 120 150 185 240 300 400 500 16 25 35 35 50 50 70 70 95 95 120 120 150 150 185 185 240 240 70 + 35 120 + 70 150 + 70 185 + 95 240 + 120 | RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM SE SM SE SM SE SM SE SM SE SM SE SM SE SM SE SM+SM SM+SM SM+SM SM+SM SM+SM | 9.9 11 12.5 14.1 16.1 17.5 19.6 21.8 24 26.7 29.7 33.1 16.3 19.6 22.1 19 22.4 21.2 26.1 25.2 29.1 27.8 32.2 30.8 36.2 33.9 40.1 37.6 44.9 41.8 28.3 35.1 39.7 43.7 49.1 | 132 166 211 283 376 456 560 697 878 1073 1347 1705 364 530 684 486 655 622 903 859 1174 1115 1446 1379 1780 1685 2197 2089 2782 2634 1044 1704 2065 2563 3237 |
Nr. VAN LEIDER | NOMINAAL KRUIS SECTIONEEL GEBIED mm ² | LEIDER | NOMINALE ALGEMEEN DIAMETER mm | NOMINAAL GEWICHT kg/km |
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 | 25 35 35 50 50 70 70 95 95 120 120 150 150 185 185 240 240 25 35 50 70 95 120 150 185 240 | RM SM SE SM SE SM SE SM SE SM SE SM SE SM SE SM SE RM RM RM RM SM SM SM SM SM | 21.7 22.4 21.6 25.4 24.6 29.7 28.8 33.3 32.1 37.2 35.5 41.3 39.4 45.7 43.4 51.2 48 23.9 27 31.3 35.8 36.5 39.2 45.4 50.1 55.2 | 636 649 623 845 810 1178 1126 1538 1467 1903 1817 2328 2223 2874 2750 3646 3465 763 986 1309 1771 1891 2306 2865 3534 4482 |
ELEKTROkenmerken
Huidig Laadvermogen
Nr. VAN GELADEN KERNEN | 1 | 3 | 3 |
NOMINAAL GEBIED IN DWARSDOORSNEDE mm2 | HET LEGGEN IN LUCHT BIJ 30ºC A | ||
25 35 50 70 95 120 150 185 240 300 400 500 | 136 166 205 260 321 376 431 501 600 696 821 971 | 102 126 149 191 234 273 311 360 427 507 600 695 | 106 130 161 204 252 295 339 395 472 547 643 754 |
DE-SCHATTEND FACTOREN
OMGEVINGSTEMPERATUUR | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
HET SCHATTEN FACTOR | 1.15 | 1.12 | 1.08 | 1.04 | 1.00 | 0,96 | 0,91 | 0,87 | 0,82 |
