Van het Koper Speciaal Kabels van 15KV 133% TS Pantser X Kabelxlpe Isolatie
Contact Persoon : Andrea
Telefoonnummer : 0086-371-60547601
WhatsAPP : +8613598873045
| Min. bestelaantal : | 1000Meters | Verpakking Details : | Trommel |
|---|---|---|---|
| Levertijd : | 20days na betalingen | Betalingscondities : | L / C, T / T |
| Plaats van herkomst: | Henan | Merknaam: | CN CABLE |
|---|---|---|---|
| Certificering: | IEC | Modelnummer: | Power Cable |
|
Gedetailleerde informatie |
|||
| Leider: | Extra flexibele koperen geleider, die ASTM B3 overeenstemmen | Leider Shield: | Semi-conducting bandenschild over de leider helically wordt toegepast die |
|---|---|---|---|
| Isolatie: | 100% de olie van het isolatieniveau, ozon en verrichting van de het propyleen rubber (EPR) 90°C norm | Isolatieschild: | Tot 2kV-polyesterband over de isolatie wordt toegepast die; over semi-conducting de bandenschild van |
| Metaalschild: | Ingeblikte kopervlecht (de minimumdekking van 60%) over elke leider | Fasenidentificatie: | Door gekleurde vezelszwarte, Wit en Rood |
| Gronddraden: | Naakte twee, kabel-leggen flexibele vastgelopen, koperen geleiders | Grondcontrole: | Één gele geïsoleerd, kabel-legt flexibele vastgelopen, koperen geleider |
| Kernassemblage: | De leiders in drie stadia, twee naakte grond en van één die grondcontrole leiders worden getelegrafe | Versterking: | Een open versterking wordt toegepast over de kern voor mechanische sterkte |
| Jasje: | Extra op zwaar werk berekend elastomeerjasje hoogst bestand tegen knipsel, scheur, zonlicht, ozon en | ||
| Markeren: | de kabel van het koperlassen,speciale machtskabel |
||
Productomschrijving

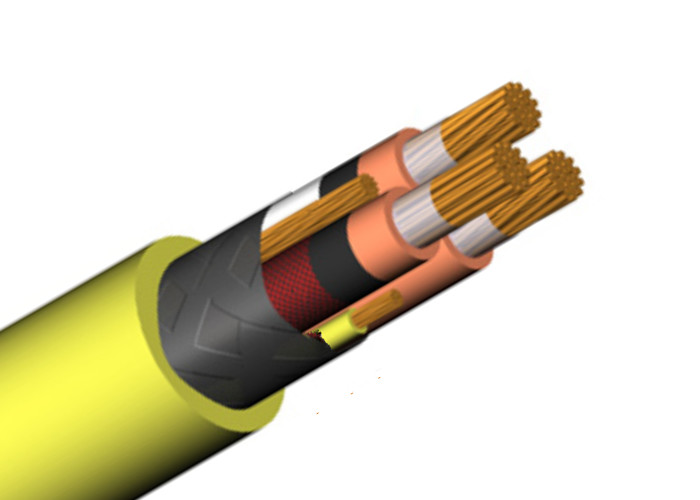

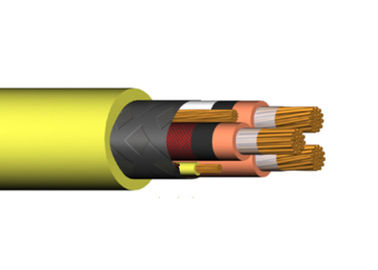

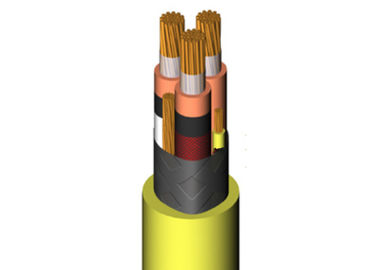

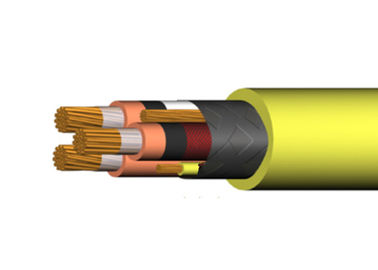

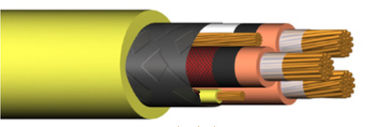

2 kV tot 25 kV de Kabel van de Mijnbouwmacht, EPR Isolatie, vlechtten Metaalschild, Thermosetting Rubber Extra Op zwaar werk berekend Jasje
Toepassing
Voor de op zwaar werk berekende middelgrote voltagedienst als voeding voor mijnbouwmateriaal waar de maximumveiligheid wordt vereist. Algemeen gebruikt om zwaar mobiel mijnbouwmateriaal zoals schoppen, baggermachines, boringsinstallaties, andere van spoormateriaal te voeden. Ook geschikt voor middelgrote voltagedistributie als flexibele voedingkabel in extra op zwaar werk berekende verrichtingen. Shd-GC worden de kabels aangewezen om op drie fasenac kring te werken, waar aan de grond zettend leiders en de leider van de grondcontrole worden vereist. De de controlekabel van de grondcontrole staat monitory de hele tijd gemalen kringsleiders toe om maximumveiligheidsniveau te geven.
Detailbeschrijving & Bouw
| Leider | Extra flexibele koperen geleider, die ASTM B3 overeenstemmen |
| Leider Shield | Semi-conducting bandenschild over de leider helically wordt toegepast die |
| Isolatie | 100% de olie van het isolatieniveau, ozon en verrichting van de het propyleen rubber (EPR) 90°C normale temperatuur van de water de bestand Ethyleen, 130°C-de voorwaarde van de noodsituatieoverbelasting, 250°C-kortsluitingvoorwaarde |
| Isolatieschild | Tot 2kV-polyesterband over de isolatie wordt toegepast die; over semi-conducting de bandenschild van 2kV over de isolatie wordt toegepast die |
| Metaalschild | Ingeblikte kopervlecht (de minimumdekking van 60%) over elke leider |
| Fasenidentificatie | Door gekleurde vezelszwarte, Wit en Rood |
| Gronddraden | Naakte twee, kabel-leggen flexibele vastgelopen, koperen geleiders |
| Grondcontrole | Één gele geïsoleerd, kabel-legt flexibele vastgelopen, koperen geleider |
| Kernassemblage | De leiders in drie stadia, twee naakte grond en van één die grondcontrole leiders worden getelegrafeerd samen met een linkerhand leggen, plus een bindmiddelenband over de assemblage wordt toegepast |
| Versterking | Een open versterking wordt toegepast over de kern voor mechanische sterkte |
| Jasje | Extra op zwaar werk berekend elastomeerjasje hoogst bestand tegen knipsel, scheur, zonlicht, ozon en vlam. Het heeft een uitstekende weerstand tegen hitte, vochtigheid, water, olie en de meeste chemische producten algemeen huidig bij de verrichtingen van het mijnbouwgebied. Het standaardjasje is zwart en voldoet of overschrijdt aan alle vereisten van ICEA S75-381. De afwisselende jasjekleuren zijn beschikbaar als verzoek |
Verpakking
Niet-retourneerbare houten trommels.
Opties
• Thermoplastisch Polyurethaan (TPU)
• Jasje (goedgekeurde MSHA)
• Jasjekleuren
• Opgezette lengte (300 m)
Normen/testen die
Het shd-GC voldoet of overschrijdt aan de vereisten van ICEA s-75-381, ICEA s-68-516 en is goedgekeurde MSHA gebruikend TPU-jasje.
Het merken
Shd-GC.
Installatie
Het shd-GC kan in in openlucht plaatsen in de zeer strenge milieuomstandigheden zoals algemeen heden op mijnbouwplaatsen worden gebruikt. Het gebruikte leiderontwerp en de grondstoffen, laten de kabel toe om direct op ruwe mijnbouwgebieden worden geïnstalleerd, vereisend geen vorige voorbereiding.
| KABELtype SHD-GC 2 KV | |||||||||||
| Leider Grootte |
Nominaal Gebied |
Nr. Draden Minimum |
Leider Diameter |
Isolatie Dikte |
Het aan de grond zetten Leider Grootte |
Controle Leider Grootte |
Jasje Dikte |
OD Nominaal |
Ong. Totaal Gewicht |
Min. Het buigen Straal |
Ampacity |
| AWG/MCM | mm2 | mm | mm | AWG | AWG | mm | mm | kg/km | mm | A | |
| 6 | 13.3 | 49 | 5.49 | 1.78 | 10 | 8 | 3.94 | 32.8 | 1.799 | 197 | 93 |
| 4 | 21.2 | 49 | 6.82 | 1.78 | 8 | 8 | 3.94 | 35.5 | 2.220 | 214 | 122 |
| 3 | 26.7 | 49 | 7.77 | 1.78 | 7 | 8 | 4.32 | 38.4 | 2.633 | 230 | 140 |
| 2 | 33.6 | 133 | 8.68 | 1.78 | 6 | 8 | 4.32 | 40.4 | 2.968 | 242 | 159 |
| 1 | 42.4 | 133 | 9.83 | 2.03 | 5 | 8 | 4.83 | 44.7 | 3.640 | 268 | 184 |
| 1/0 | 53.5 | 133 | 10.98 | 2.03 | 4 | 8 | 4.83 | 47.2 | 4.189 | 283 | 211 |
| 2/0 | 67.4 | 133 | 12.68 | 2.03 | 3 | 8 | 5.21 | 50.8 | 4.694 | 305 | 243 |
| 3/0 | 85 | 259 | 13.89 | 2.03 | 2 | 8 | 5.21 | 54.1 | 5.817 | 325 | 279 |
| 4/0 | 107 | 259 | 15.79 | 2.03 | 1 | 8 | 5.59 | 58.7 | 6.983 | 352 | 321 |
| 250 | 127 | 259 | 16.84 | 2.41 | 1/0 | 8 | 5.59 | 63.8 | 8.280 | 383 | 355 |
| 350 | 177 | 259 | 20.24 | 2.41 | 2/0 | 8 | 5.97 | 71.5 | 10.689 | 429 | 435 |
| 500 | 253 | 259 | 23.92 | 2.41 | 4/0 | 8 | 6.73 | 81.0 | 14.483 | 485 | 536 |
| KABELtype SHD-GC 5 KV | |||||||||||
| Leider Grootte |
Nominaal Gebied |
Nr. Draden Minimum |
Leider Diameter |
Isolatie Dikte |
Het aan de grond zetten Leider Grootte |
Controle Leider Grootte |
Jasje Dikte |
OD Nominaal |
Ong. Totaal Gewicht |
Min. Het buigen Straal |
Ampacity |
| AWG/MCM | mm2 | mm | mm | AWG | AWG | mm | mm | kg/km | mm | A | |
| 6 | 13.3 | 49 | 5.49 | 2.79 | 10 | 8 | 4.70 | 39.6 | 2.327 | 238 | 93 |
| 4 | 21.2 | 49 | 6.82 | 2.79 | 8 | 8 | 4.70 | 42.7 | 2.815 | 256 | 122 |
| 3 | 26.7 | 49 | 7.77 | 2.79 | 7 | 8 | 5.21 | 45.2 | 3.237 | 271 | 140 |
| 2 | 33.6 | 133 | 8.68 | 2.79 | 6 | 8 | 5.21 | 47.5 | 3.631 | 285 | 159 |
| 1 | 42.4 | 133 | 9.83 | 2.79 | 5 | 8 | 5.21 | 49.5 | 4.101 | 297 | 184 |
| 1/0 | 53.5 | 133 | 10.98 | 2.79 | 4 | 8 | 5.59 | 52.8 | 4.767 | 317 | 211 |
| 2/0 | 67.4 | 133 | 12.68 | 2.79 | 3 | 8 | 5.59 | 55.9 | 5.514 | 335 | 243 |
| 3/0 | 85 | 259 | 13.89 | 2.79 | 2 | 8 | 5.97 | 59.9 | 6.490 | 359 | 279 |
| 4/0 | 107 | 259 | 15.79 | 2.79 | 1 | 8 | 5.97 | 63.5 | 7.556 | 381 | 321 |
| 250 | 127 | 259 | 16.84 | 3.05 | 1/0 | 8 | 6.35 | 68.3 | 8.850 | 410 | 355 |
| 350 | 177 | 259 | 20.24 | 3.05 | 2/0 | 8 | 6.73 | 74.9 | 11.120 | 449 | 435 |
| 500 | 253 | 259 | 23.92 | 3.05 | 4/0 | 8 | 7.11 | 84.1 | 14.886 | 505 | 536 |
| KABELtype SHD-GC 8 KV | |||||||||||
| Leider Grootte |
Nominaal Gebied |
Nr. Draden Minimum |
Leider Diameter |
Isolatie Dikte |
Het aan de grond zetten Leider Grootte |
Controle Leider Grootte |
Jasje Dikte |
OD Nominaal |
Ong. Totaal Gewicht |
Min. Het buigen Straal |
Ampacity |
| AWG/MCM | mm2 | mm | mm | AWG | AWG | mm | mm | kg/km | mm | A | |
| 4 | 21.2 | 49 | 6.82 | 3.81 | 8 | 8 | 5.21 | 49.3 | 3.397 | 394 | 122 |
| 3 | 26.7 | 49 | 7.77 | 3.81 | 7 | 8 | 5.21 | 51.3 | 3.786 | 410 | 140 |
| 2 | 33.6 | 133 | 8.68 | 3.81 | 6 | 8 | 5.59 | 53.8 | 4.223 | 430 | 159 |
| 1 | 42.4 | 133 | 9.83 | 3.81 | 5 | 8 | 5.59 | 56.1 | 4.745 | 449 | 184 |
| 1/0 | 53.5 | 133 | 10.98 | 3.81 | 4 | 8 | 5.59 | 58.9 | 5.373 | 471 | 211 |
| 2/0 | 67.4 | 133 | 12.68 | 3.81 | 3 | 8 | 5.97 | 62.5 | 6.211 | 500 | 243 |
| 3/0 | 85 | 259 | 13.89 | 3.81 | 2 | 8 | 6.35 | 66.5 | 7.218 | 532 | 279 |
| 4/0 | 107 | 259 | 15.79 | 3.81 | 1 | 8 | 6.35 | 69.9 | 8.276 | 559 | 321 |
| 250 | 127 | 259 | 16.84 | 3.81 | 1/0 | 8 | 6.35 | 73.4 | 9.396 | 587 | 355 |
| 350 | 177 | 259 | 20.24 | 3.81 | 2/0 | 8 | 7.11 | 81.3 | 11.913 | 650 | 435 |
| 500 | 253 | 259 | 23.92 | 3.81 | 4/0 | 8 | 7.49 | 90.4 | 15.686 | 723 | 536 |
| KABELtype SHD-GC 15 KV | |||||||||||
| Leider Grootte |
Nominaal Gebied |
Nr. Draden Minimum |
Leider Diameter |
Isolatie Dikte |
Het aan de grond zetten Leider Grootte |
Controle Leider Grootte |
Jasje Dikte |
OD Nominaal |
Ong. Totaal Gewicht |
Min. Het buigen Straal |
Ampacity |
| AWG/MCM | mm2 | mm | mm | AWG | AWG | mm | mm | kg/km | mm | A | |
| 2 | 33.6 | 133 | 8.68 | 5.33 | 6 | 8 | 5.97 | 61.2 | 5.210 | 490 | 164 |
| 1 | 42.4 | 133 | 9.83 | 5.33 | 5 | 8 | 5.97 | 64.0 | 5.849 | 512 | 187 |
| 1/0 | 53.5 | 133 | 10.98 | 5.33 | 4 | 8 | 6.35 | 67.1 | 6.580 | 537 | 215 |
| 2/0 | 67.4 | 133 | 12.68 | 5.33 | 3 | 8 | 6.35 | 69.3 | 7.272 | 554 | 246 |
| 3/0 | 85 | 259 | 13.89 | 5.33 | 2 | 8 | 6.73 | 73.7 | 8.420 | 590 | 283 |
| 4/0 | 107 | 259 | 15.79 | 5.33 | 1 | 8 | 6.73 | 77.5 | 9.616 | 620 | 325 |
